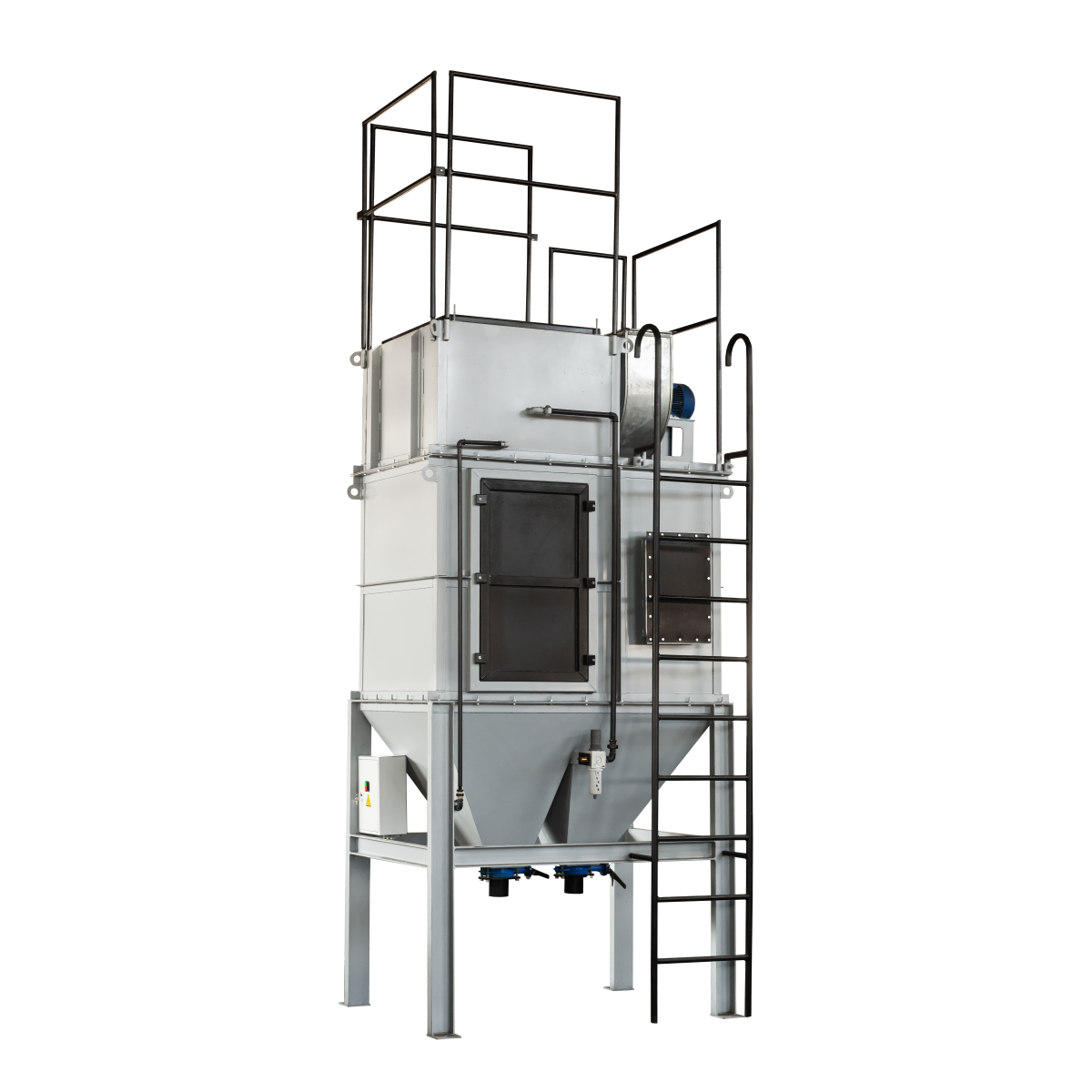

Самоочищающийся фильтр СФ-80-М

Назначение самоочищающегося фильтра для камер КСО

Самоочищающийся фильтр применяется совместно с пескоструйными камерами как инжекторного, так и напорного типа. Также фильтр можно использовать непосредственно в рабочей зоне абразивоструйных камер КСО и предназначен для удаления и очистки запылённого воздуха.

 Устройство и принцип работы самоочищающегося фильтра

• Корпус фильтра изготовлен из листовой стали и стального профиля;
• Нижняя часть фильтра имеет форму воронки и предназначена для сбора пылевых отходов, которые высыпаются в емкость для сбора пыли и впоследствии утилизируются, как бытовые отходы;
• В центральной части расположен фильтр-элемент, который закреплен на специальном кронштейне для быстрой его замены. Для оперативного демонтажа фильтр-элемента на корпусе имеется дверка;
• На верхней крышке фильтра установлен  вентилятор;
• Для оперативного демонтажа верхней крышки совместно с вентилятором предусмотрены эксцентриковые защелки;
• Принцип работы самоочищающегося фильтра следующий: за счет разряжения, создаваемого вентилятором, запыленный воздух по соединительному рукаву подается в корпус фильтра. Часть пыли за счет центробежной силы сразу попадает в пылесборник, оставшаяся оседает на стенках фильтра;
• Для очистки фильтр-элемента во время работы предусмотрена система пневмоочистки. Периодически сжатый воздух, проходя через электромагнитный клапан, кратковременным импульсом из ресивера попадает внутрь фильтр-элемента и создает обратный пневмоудар, благодаря чему взвешенные частицы, находящиеся на поверхности фильтра, оседают в емкости для сбора пыли.
