Система сбора и сепарации абразива MB 220 E3

Для облегчения производства работ по абразивоструйной очистке поверхностей нами разработана и серийно выпускается установка MB-220 E3 предназначенная для сбора, сепарации и автоматической загрузки абразива в дробеструйную установку. Преимущества данного вида оборудования состоит в том, что исключаются работы по загрузке абразива в пескоструйную установку, сбора и транспортировки абразива.

С помощью установки сепарации абразивного материала MB-220 E3 можно полуавтоматизировать участок пескоструйной обработки, а именно обитаемую пескоструйную камеру.

Принцип работы:
Установка MB-220 E3 устанавливается снаружи пескоструйной камеры (см. схему), и при помощи вакуума засасывает отработанный абразивный материал из приямка в сепаратор, где происходит разделение смеси на фракции. В случае сильного загрязнения абразивной смеси можно использовать предсепаратор, который задерживает основную часть мелкой фракции. При использовании предсепаратора увеличивается срок службы фильтрующих элементов.

Воздушно абразивная смесь просеивается через сито. Пригодная для работы фракция попадает в пескоструйную установку, крупная фракция попадает в камнеуловитель, а мелкая фракция засасываестя по рукаву в MB-220 E3. Там пыль оседает на фильтрующих элементах, откуда периодически удаляется пневматическим встряхиванием.

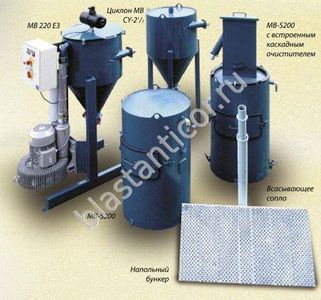

Установка MB-220 E3

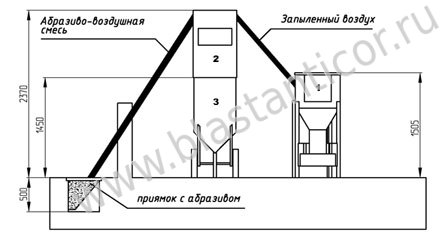

Схема расстановки системы быстрой загрузки и сепарации абразивоструйного материала.

1. MB-220 E3 2. Сепаратор абразивных материалов каскадного типа 3. Абразивоструйная установка напорного типа

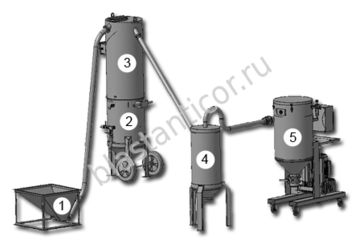

Схема расстановки в комплекте с приемным бункером и сепаратором циклонного типа

>

1. Приемный бункер 2. Абразивоструйная установка напорного типа 3. Сепаратор абразивных материалов каскадного типа 4. Сепаратор циклонного типа 5. MB-220 E3

Технические характеристики:

MB-220 E3 является пневматической транспортной системой и эксплуатируется с поставляемыми по отдельному заказу компонентами. Для эксплуатации системы на участках абразивоструйной обработки или в составе «обитаемой камеры» система комплектуется приемным бункером абразивного материала, сепаратором каскадного типа который устанавливается на абразивоструйный аппарат, циклонным сепаратором улавливания крупнодисперсной пыли для продления срока службы фильтрующего элемента системы.

ВНИМАНИЕ: Основные параметры, влияющие на производительность: длина всасывающего вакуумного шланга, количество изгибов, квалификация оператора

Для безопасной эксплуатации система снабжена тепловым реле защищающим электродвигатель. Кабеля управления защищены, автоматическими выключателями. На центральном пульте управления установлена грибковая кнопка аварийного отключения.
